1	浙江卫视电视台：	机房卫士AD-800系列，11个温湿度报警+2个漏水+法国索克曼先控UPS+佳力图M816空调协议协议开发
2	舟山市教育局:	AD-800机房环境监控系统\漏水、温湿度、烟雾、UPS监控、断电报警、电量仪监控
3	上海市卫生局：	机房卫士AD-800机房环境监控系统+断电+漏水+温度+烟感报警
4	上海交通大学医学院附属第三人民医院：宝山医院	AD-800机房环境监控系统+漏水+温湿度+烟雾报警
5	马鞍山市电视台	机房卫士AD-800系列:温湿度+空调自启动+断电+山特UPS监控+短信电话报警
6	苏州高新区保税物流中心（6个机房）	机房卫士AD800机房环境监控系统+漏水+电流电压+温度
7	无锡市建筑工程质量检测中心档案室	机房卫士AD800：空调启动+断电+温湿度+网络摄像机
8	泰兴市黄桥房管所	机房卫士AD-800机房环境监控系统+漏水+电流+电压+温度
9	南京市江宁区人才服务中心	机房卫士AD-600系列：空调单机自启动+高温警号报警
10	南京金箔集团	机房卫士AD-200报警系统+AD-181显示屏+空调自启动系统+无线漏水+无线烟雾……
11	重庆市梁平县公安局	机房卫士AD-800系列空调控制+温湿度+人体感应+电压烟雾短信报警
12	呼和浩特市公安局：	机房卫士AD-800系列：温湿度+断电+漏水+电话语音报警系统
13	辽宁营口市人力资源与社会保障局 信息中心机房	:机房卫士AD-800系统+温湿度+漏水+烟雾+电力监控
14	哈尔滨市物价局	机房卫士AD-800机房环境监控系统 温湿度+漏水+UPS+6空调协议协议开发
15	连云港进出口检验局	机房卫士AD-800系统：2个机房集中监控，温湿度+漏水+断电+ups+精密空调……
16	长春工业大学	2个机房：机房卫士AD-800系列标准版套餐：温湿度+漏水+电力+ups监控+空调自启动+消防+防盗+视频监控
17	河南内黄县电业局：	机房卫士AD-800系列：精密空调+ups+电流电压+温湿度+漏水监控

更多的工程客户请点击http://jfws168.cn

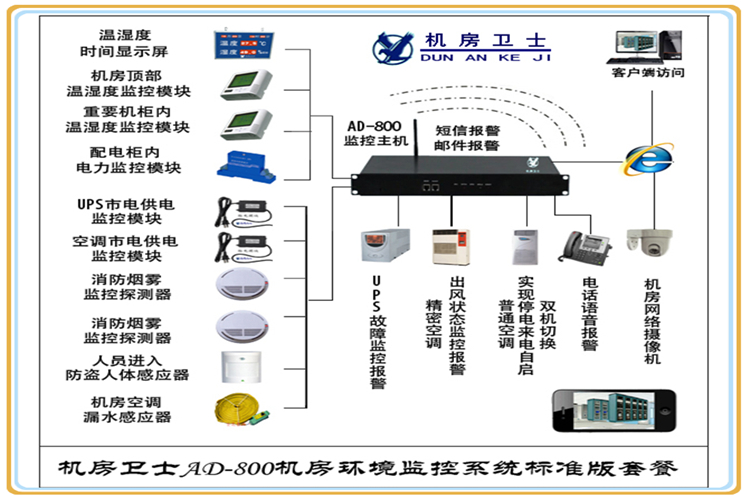

五、方案配置

1. 温湿度监测子系统：安装  2 个温湿度监测点，位置，房顶、机柜里……

2. 温湿度+时间显示屏：安装  1 个温湿度监测点

3. 漏水检测子系统：安装  1  个10米长漏水监测点

4. 配电柜监测子系统：安装  1  个电力监测点；UPS和空调分别添加2路断电报警

5. 空调状态监控系统：安装 1   个空调监控温度监测点

6. 消防监控子系统：安装  2 个烟雾检测点

7. 图像、安防监控子系统：安装  1  个视频检测点

8. 人员进入，人体感应器门磁：安装  1  个检测点

9. ups报警状态检测：检测  1  个项

10.报警方式：短信报警、邮件报警、电话语音报警，警号报警、电脑音箱语音报警

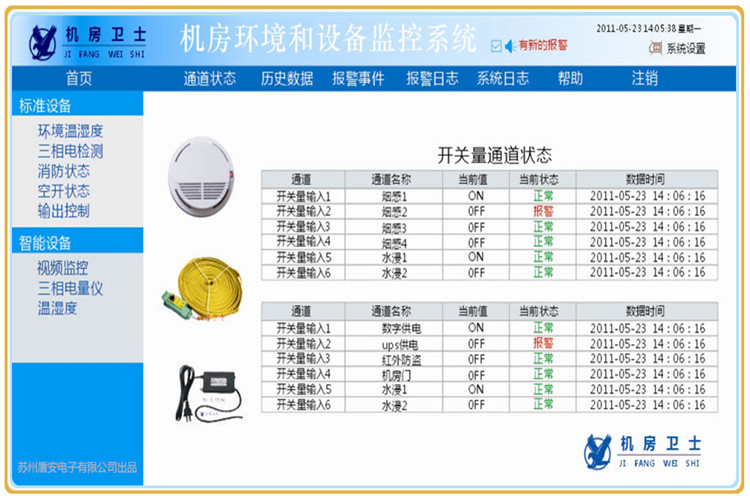

11.监控中心软件：可储存一年信息：可以通过网络查看相关设备的即时状态，能够以网页查看或电子邮件的方式，通知相关的管理人员，支持数量在5个以上

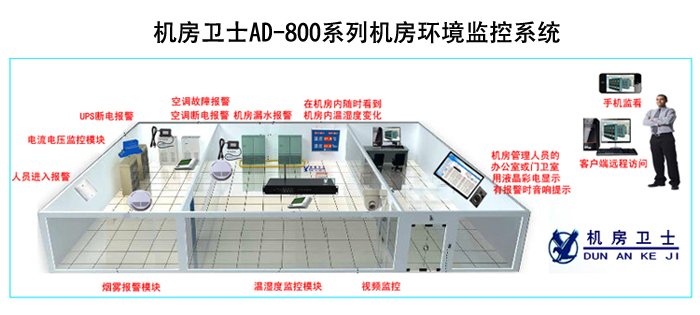

六、实现的功能

1）温度监控系统：

1.温湿度监控，检测机房测温、湿度，当机房温、湿度超过正常范围时，及时报警，

2.机房外监看：实现从机房外面看到机房内的温湿度，直观看到内的情况，并及时报警



2）漏水监控系统

漏水监控：机房有水侵入、或空调漏水时，能自动检测，并及时报警



3）消防监控系统

烟雾监控：机房有烟雾产生时，能自动检测，并及时报警



4）机房专用视频监控系统

机房专用摄像机：1.监控：智能手机监控、网络监控； 2.报警：定时控制机房人员进入报警  3.储存：支持U盘、电脑； 4.内置云台,带红外灯夜视效果好



5）防盗监控系统

人员出入：当有人进出机房时，能够检测并及时报警通知管理人员



6）空调控制系统（可选）

1.单台普通空调控制：当停电后再来电，空调自动启动；故障软启动：运行中的空调发生诸如电压过低、压缩机温度过高等软性故障时而停机时，当条件恢复正常后，空调自动开启，恢复到停机前状态

2.两台普通空调控制：定时切换功能：正常工作的情况下，两台空调机根据预先设置好的切换周期轮流运行，故障切换功能：一台机出现故障，自动切换到另外一台机工作



7）电力监控系统

1.电压监控：能够对进入机房的市电进行电压的监控，出现故障时报警

2.电流监控：能够对进入机房的市电进行电流的监控，出现故障时报警

3.断电报警：能够对UPS和空调的断电进行监控，并进行断电报警

4.UPS监控： ups出现故障时,实现短信通知管理人员



8）报警系统

1.手机短信报警：能够以手机短信的方式，通知相关的管理人员

2.电话语音报警：能够以拨打手机或固话的方式，语音通知相关的管理人员，支持数量在5个

3.声光报警：输出声压：≥110±3db/m

4.邮件报警：电子邮件的方式，通知相关的管理人员，



9）监控中心管理功能

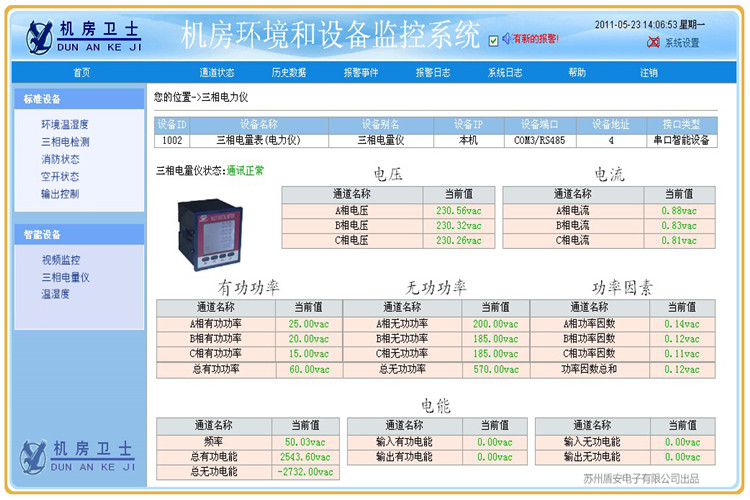

标准版监控软件：安装在主机内：适用于单机房，可添加电量仪，可存储一年报警信息，可以通过网络查看相关设备的即时状态，能够以网页查看



七、设备及方案特色
    1、使用简单：以太网连接、即插即用，Web浏览，简单方便。
    2、安装简单：机架式设备，安装调试简单、方便。
    3、可靠性高：嵌入式设备运行稳定可靠，无需PC机，节约投资。
    4、设置方便：可通过任意Web浏览器进行远程浏览、设置。
    5、设备配置灵活扩展性好：可随时根据需求进行系统扩展。
    6、多年的专业经验，客户遍布全国。
    7、性价比好，节约用户投资，有效的保护系统设备资产的安全。





6、产品介绍

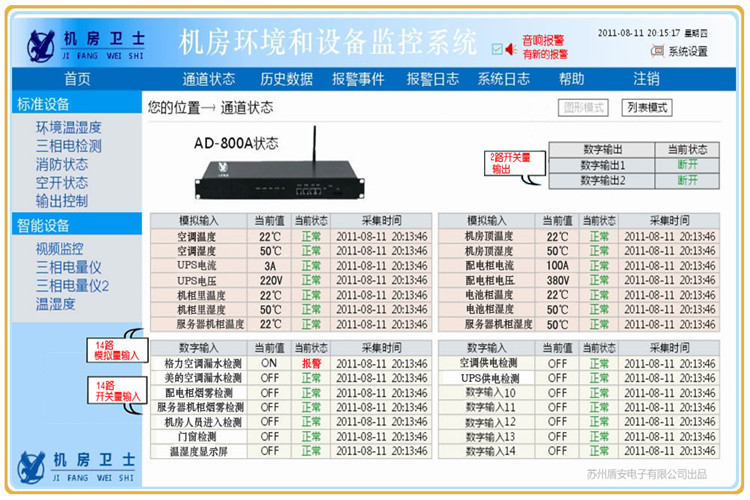

6.1机房集中监控主机



产品特点：

220V交流或-48V直流电源供电

▲19英寸机架设计，嵌入式网络计算机 （不死机、可靠性高）

内置智能联动功能

▲14路光隔离遥信接口输入（0-5V TTL电平，准确度：99.999%）；

▲2路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点，准确度：99.999%）

▲14路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；

1个10M  以太口（物理接口： RJ-45插座）

内置数据存储, 当网络断线时 ,确保数据不会丢失。

提供开放的软件接口，便于与第三方软件无缝集成。

功能特性：

组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等

▲基于WWW浏览器，采用B/S结构

▲用户权限管理，安全，保密，可靠

▲支持紧急事件告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不超过5秒，故障告警准确率99.999%。）

报警方式：本地声音，中心通过寻呼机，移动电话，手机短信，网管平台广播或监控中心声音报警。



监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。

通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。RS232/422/485接口用于与其他的系统通信，如智能空调、智能电源等。

遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。

遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等等。遥信模块还可以用来测量电网的频率。遥信接口采用光电隔离输入，抗干扰性能好，容易接线。

遥控接口主要是遥控灭火、防湿、电源电网的管理、空调远程的开关等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制路由开关。

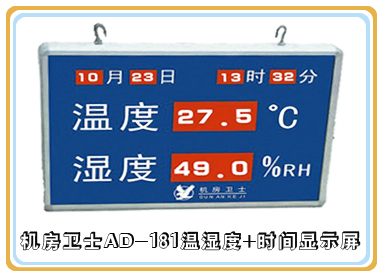

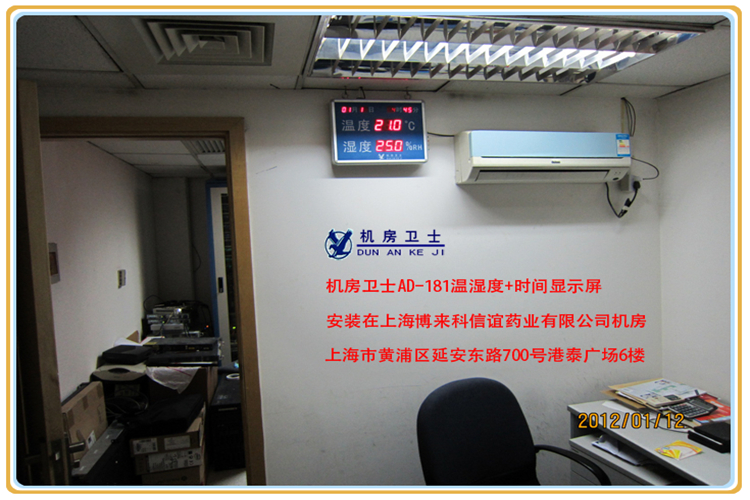

6.2：温湿度+时间显示屏

实现功能：从机房外看到机房内的环境状况

超温报警

超过湿度报警

大屏显示（400*300*50mm）

性能指标：

1，▲温度测量范围：-9.0-99.5℃.  精度： +-1℃

2，▲湿度测量范围：5%-99.0%。

▲最大值：温度100度、湿度100%

▲最小值：温度-10度、 湿度5%

精度： +-3%

3，可设定报警：   温度超上限和下限报警，

5，工作电压：     AC220V

6，功耗：3W（工作24小时耗电0.072度）

7，显示方式：温度湿度各3位红色2.3inch LED数码管

8，整机外观尺寸: 400*300*50mm

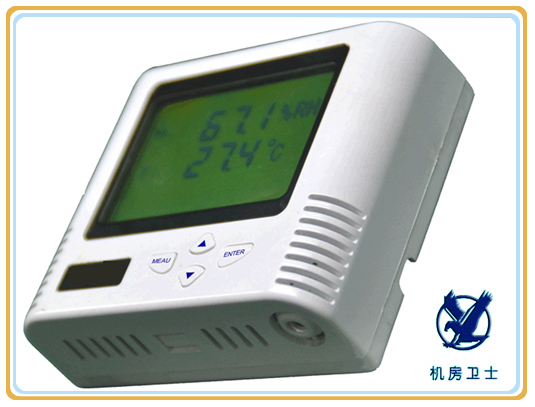

6.3温湿度传感器

技术参数

测温范围：0～+50℃；

测湿范围：0～100%RH；

▲测温精度：±0.3℃（@25℃±3℃）；

▲测湿精度：±3%RH（@30%～80%RH）；

输出信号：0～5 VDC；

工作温度：0～+50℃；

存储温度：-10～+70℃（无水凝结）；

应用环境：空气或中性气体；

供电电源：9～30 VAC/DC；

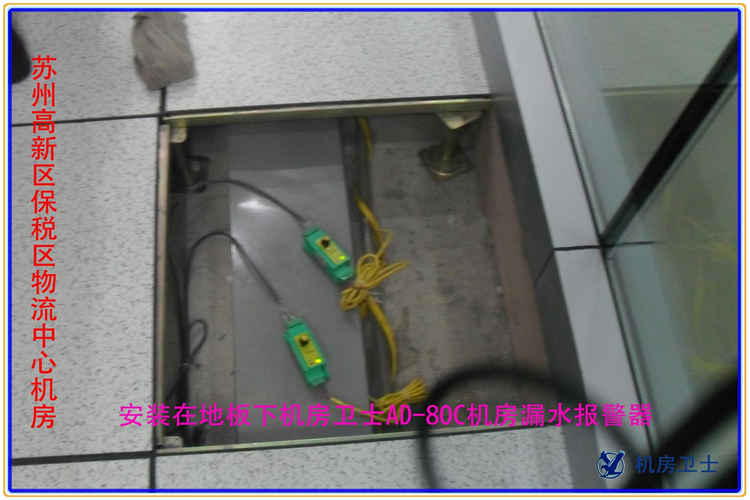

6.4漏水检测器

技术参数、接口形式：

供电电源： 12-60VDC；

灵敏度范围

档位1： 0 – 250KΩ；

档位2： 0 – 600KΩ；

档位3：  0 – 5MΩ；

档位4：0 – 50MΩ；（高灵敏档，遇到极少水即可告警）

输出形式：干接点，水浸检出时输出ON/OFF可跳线选；

短路时阻抗<50Ω，负载电压＜60V，负载电流＜30mA；

静态电流：<45mA；

告警电流：<65mA；

工作环境：-10 ~ 55°C，10~98%RH；





6.5烟雾探测器



· 技术参数：

· 电源： DC12V

· 工作电流：静电电流小于10uA，报警工作电流在10-30mA之间；

· 输出形式：干接点，警戒时输出开路，报警时输出短路，阻抗小于50欧；

· 烟雾灵敏度：付合UL的217号标准；

· 工厂环境：-5℃ -50℃，10-90%无冷凝；

· 蜂鸣器音量强度：10英吋处为85分贝。
安装及应用：

· 先选择合适区域、用锣钉固定固定座，将烟敢分线色连接后旋在固定座上。

· 房间内每20-30平方米装一个烟感，重要设备上方0.5-2.5米安装烟感。

· 圆形尺寸,R=105mm,H=38mm

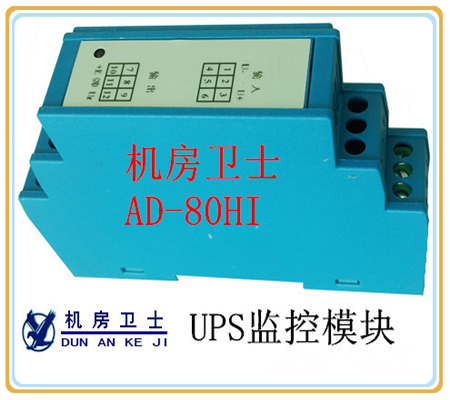

6. 6  ups 监控 模块

监控ups输出电力状况，异常报警:为保障UPS输出电压的可靠性，本次需监测UPS输出总回路的电压值，一旦发现电压值越限即刻启动报警，提醒管理人员及时对UPS主机进行检查。同时系统记录下的曲线可供机房管理人员参考，作为UPS系统可靠性的参考依据





输入标称值：10V、20V、30V、40V、50V、75V、200V、250V、300V、380V、400V、500V可选

输出标称值：5V

精度等级 ：0.5

响应时间 ： 300mS

负载能力 ： 5mA

静态功耗 ： 100mW

供电电源 ： +12V或+24V

温度漂移：250PPM/°C



主要特点：

采用精密电磁隔离原理，多路组合

现行测量范围：0-120%标称输入

输入频响：25Hz~5kHz,特别适合工频电压测量

过载能力：2倍标称输入值，可持续

额定环境温度：0~+50°C

隔离电压：>2.5kVDC ,1分钟

端子接线，DIN卡式安装

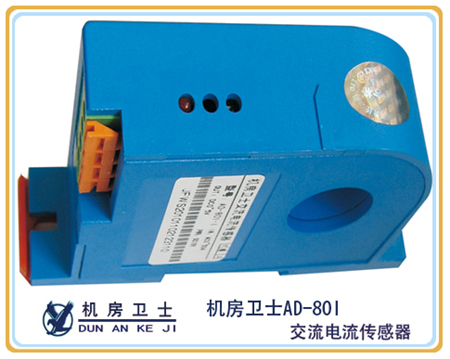

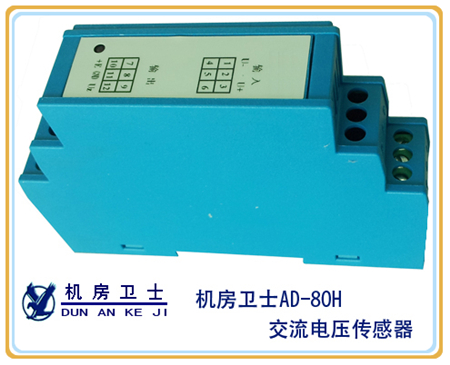

6.7电压、电流传感器

输入规格 ： 0.5A～10A（Ф4穿心）； 5A～50A（Ф9穿心）

输出规格 ： 5VDC或10VDC

精度等级 ： 0.2级

响应时间 ： 300mS

负载能力 ： 5mA

静态功耗 ： 30mW

供电电源 ： +12V或+24V

其他指标 ： 1.线性范围：0～120%标称输入； 2.输入频响：25Hz～5kHz，特别适合工频至中频； 3.过载能力：30倍标称输入值，持续5秒 ； 4.隔离耐压：＞2.5kV DC，1分钟； 5.温度漂移：150ppm/℃； 6.平均无故障工作时间＞5万小时；7.环境条件：0℃～+50℃。

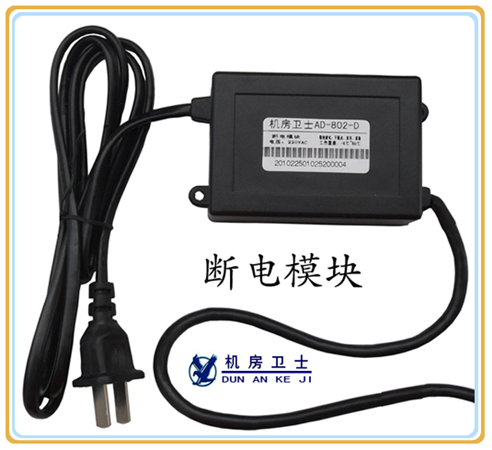

6.8断电报警模块

空调和ups供电断电立即报警

测量范围

▲检测输入电压;220v/24V/12V（选其一）

▲输出信号：常开、常闭（选其一）

▲输出信号：0～5 VDC；

▲工作温度：0～+50℃；

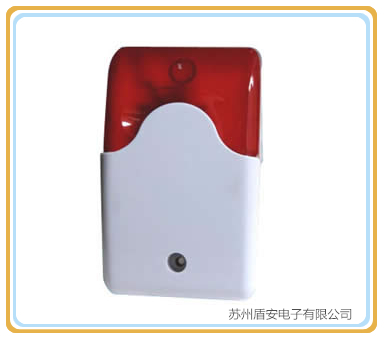

6.9声光报警器

产品说明：

额定电压：12VDC

工作电压范围：6-15VDC

额定电流：300mA

输出声压：≥110±3db/m

尺寸：122.5×72.4×35mm

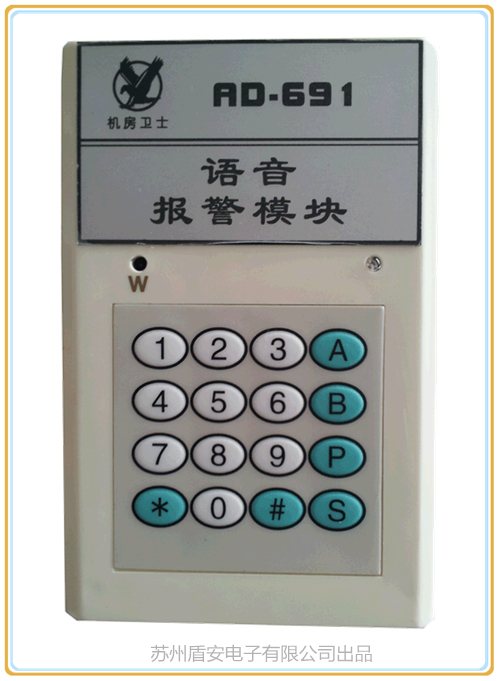

6.10单路电话语音模块

功能

1.      ▲可拨打5组电话码，接警终端可以是手机、呼机或电话机

2.      ▲警报声报警或20秒语音报警

3.      ▲开路或短路触发方式可选

4.      ▲30秒警戒延时或不延时可设定

5.      ▲触发后立即报警或配合4位密码操作延时报警

6.      已输入的参数具有掉电保护功能

7.      可以与电话报警系统联网

8.      可与110报警中心联网

9.      可选择多种具有开关信号输出的传感器如红外探测器、窗帘式红外探头、磁性开关、烟感探头、紧急按钮等作为拨号器的触发源
