1 概述
1.1 前言
随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房已成为各大单位业务管理的核心部分。为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。尤其目前国内机房设备各自独立运行的情况比较普遍，并且缺乏专业的设备管理人员和综合有效的管理手段，因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
结合用户对机房监控的具体要求以及该机房的实际情况，我们建议采用机房卫士AD-800系列机房监控系统。苏州盾安电子公司在2004年开始研究机房监控管理，集多年监控系统开发之经验，结合最新自控和软硬件技术，针对机房场地的具体特点，自主开发了机房卫士AD-800机房监控系统，实现了机房集中监控和专家管理，达到无人值守或少人值守，使机房的管理达到一个整体智能化的全新水平。机房卫士AD-800系列机房监控系统在全国各地各行业的机房中得到广泛的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评。
1.2 公司简介
苏州盾安有限公司（Suzhou dunan Electronics Co., Ltd），为专业从事机房环境监控报警系统的研发、销售的高新技术企业。公司拥有良好的技术开发平台,凭借多年为行业机房用户单位服务的经验，和对机房环境控制应用的深入理解，研发的“机房卫士”系列产品,为各行业环境监控报警应用领域，提供专业、特色的环境监控、解决方案。
“机房卫士”系列机房环境监控产品，是由苏州盾安电子有限公司2006年推出，独具特色，功能实用，性价比高，为多、大、中、小型规模机房用户提供低成本的环境监控报警解决方案，避免靠人工巡察固有的效率低、存在隐患的弊端，改为主动防护、及时发现隐患，大大减少维护人员的工作量，提升了机房设备以及网络服务器系统运行的可靠性。该系列产品自投放市场来，深受广大用户的青睐，在电信、金融、政府、企业集体等单位计算机（网络）机房及工业领域环境监控报警现场有广泛应用，“机房卫士”实实在在解决了些重要设备运行环境维护中存在的难题。
公司的发展得到了广大客户的信任和支持，公司将继续走可持续发展之路，
与大家携手共创美好未来。
[企业精神] 诚信、合作、高效、求真
[企业文化]
诚信 — 诚实为本，信誉至上。
合作 — 以客户为上帝，实现双赢。
高效 — 时间就是金钱，效率就是生命。
求真 — 抛弃浮夸，抓住实质，解决问题。
创新 — 公司发展的源动力。
制度 — 管理出效益，公平、公正、公开。
团队 — 发扬协同作战的精神。
奉献 — 追求卓越，与回报成正比。
1.3 设计依据
◣机房监控用户具体要求
◣《计算机站场地技术条件》 GB2887-89
◣《计算站场地安全要求》 GB9361-88
◣《民用闭路监视电视系统工程技术规范》（GB50198-94）
1.4 设计原则
◣ 系统选型高起点：
a. 技术先进性：选用国际最新的专业厂家产品；
b. 系统高可靠性：系统的硬件和软件均采用技术成熟的产品；
c. 系统运行管理方便：软件系统中文化，组态开发，操作方便；
d. 技术支持能力强：系统软件为自主开发、自主知识产权，服务及时周到；
e. 系统可扩展性能强：模块化结构有利于扩展与维护。
◣ 投资少：系统选型具有高性能价格比。
◣ 建设时间短：在较短的时间内完成系统的安装调试。
1.5 机房卫士机房环境系统部分客户表：
|
1 |
浙江卫视电视台： |
机房卫士AD-800系列，11个温湿度报警+2个漏水+法国索克曼先控UPS+佳力图M816空调协议协议开发 |
|
2 |
舟山市教育局: |
AD-800机房环境监控系统\漏水、温湿度、烟雾、UPS监控、断电报警、电量仪监控 |
|
3 |
上海市卫生局： |
机房卫士AD-800机房环境监控系统+断电+漏水+温度+烟感报警 |
|
4 |
上海交通大学医学院附属第三人民医院：宝山医院 |
AD-800机房环境监控系统+漏水+温湿度+烟雾报警
|
|
5 |
马鞍山市电视台 |
机房卫士AD-800系列:温湿度+空调自启动+断电+山特UPS监控+短信电话报警 |
|
6 |
苏州高新区保税物流中心（6个机房） |
机房卫士AD800机房环境监控系统+漏水+电流电压+温度 |
|
7 |
无锡市建筑工程质量检测中心档案室 |
机房卫士AD800：空调启动+断电+温湿度+网络摄像机 |
|
8 |
泰兴市黄桥房管所 |
机房卫士AD-800机房环境监控系统+漏水+电流+电压+温度 |
|
9 |
南京市江宁区人才服务中心 |
机房卫士AD-600系列：空调单机自启动+高温警号报警 |
|
10 |
南京金箔集团 |
机房卫士AD-200报警系统+AD-181显示屏+空调自启动系统+无线漏水+无线烟雾…… |
|
11 |
重庆市梁平县公安局 |
机房卫士AD-800系列空调控制+温湿度+人体感应+电压烟雾短信报警 |
|
12 |
呼和浩特市公安局： |
机房卫士AD-800系列：温湿度+断电+漏水+电话语音报警系统 |
|
13 |
辽宁营口市人力资源与社会保障局 信息中心机房 |
:机房卫士AD-800系统+温湿度+漏水+烟雾+电力监控 |
|
14 |
哈尔滨市物价局 |
机房卫士AD-800机房环境监控系统 温湿度+漏水+UPS+6空调协议协议开发 |
|
15 |
连云港进出口检验局 |
机房卫士AD-800系统：2个机房集中监控，温湿度+漏水+断电+ups+精密空调 |
|
16 |
河南内黄县电业局： |
机房卫士AD-800系列：精密空调+ups+电流电压+温湿度+漏水监控 |
更多的工程客户请点击
机房卫士AD-800机房监控系统由硬件系统和软件系统组成。
硬件系统包括监控主机、采控模块、监测模块以及计算机网络。
◣软件系统分为前端采集程序和监控中心程序，前端采集程序的主要功能为：
a.采集设备和环境的有关参数（运行状态、工作参数、报警信息等），并将这些参数传递给监控中心程序；
b.对采集的参数进行判断分析，如果超出正常范围，即产生报警事件，并将报警事件传递给监控中心程序；
c.记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。
d.报警事件触发系统设置的联动控制，启停有关的设备或引发相关的操作；
e.接收并执行控制中心软件下达的远程控制命令。
f.设置监控设备有关通信及运行参数。
◣监控中心程序为组态平台软件，主要功能为：
a.接收前端采集程序监测到的设备和环境的有关参数（运行状态、工作参数、报警信息等），并通过人机界面直观动态实时地显示给用户；
b.接收前端采集程序发送的报警事件，在界面上以警示的方式告知用户，同时将报警的具体内容以语音、电话、手机、短信等方式发布给有关管理人员；
c.记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。
d.发送控制命令给前端采集程序，控制有关设备的启停或相关操作；
e.提供远程监控管理功能（WEB浏览）。
1.1 主要特点
◣简单直观的操作
机房卫士AD-800系统软件基于实时多任务windows 2003 Server版，操作系统，在图形用户界面环境中，以控件组态的方式构造监控系统。
◣丰富的界面组态
用户可按自己的意愿构造美观的人机交互界面。系统提供丰富的控件及控件库可供用户自由组态，所有控件的大小、颜色等属性均可自由设置。
◣强大的Web功能
系统采用Browser/Server方式，通过浏览器可实时查看监控系统界面。
◣自定义报警
用户可自定义报警级别及图形、颜色、声音、电话等报警方式，同一事件可设置一种或多种报警方式。当发生报警事件时，采用相应的报警方式。
◣开放式数据库接口
系统数据库采用SQL Server2000，与数据库，使系统从根本上脱离了数据库的限制，也就是可支持各种类型数据库。
◣丰富的管理功能
机房卫士AD-800不仅仅是单一的监控系统，同时是一个管理系统，增加了机房设备管理、值班日志管理、报警确认管理、事件处理管理等许多十分必要而且有效的管理工具，机房的监控和管理一体化,更加突出体现整体智能机房的概念。
◣通用性
监控系统的设计符合国际工业监控开放式设计标准。
◣可靠性
a.监控系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；
b.全部硬件采用国际著名的工控设备，可靠性高，平均无故障时间大于20万小时。
◣兼容性
支持各种著名厂家提供的智能设备，如STULZ、LIEBERT、RC、HIROSS等机房精密空调，MGE、EXIDE、SICON、LIEBERT、APC、CHLORIDE等UPS。支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议）接口的设备。
◣安全性
a.系统具有专家诊断功能，能监视到设备各部件的运行状态和工作参数，提示故障部件及原因并及时报警。
b.强大的电话语音功能，对各种设备的报警及专家处理提示均可采用语音系统。一旦有事件发生，系统会轮流拨打所设置的号码（手机、电话），采用语音通知有关人员。
c.强大的报警处理功能。可区分报警级别，报警事件发生时，系统按事件级别排队报警并作事件记载，不会发生漏报及信息丢失。
d.强大的数据管理功能。可存储长达一年的数据，并用历史曲线显示任意时间段的数据情况。
e.严格的密码管理，确保系统运行安全。
f.可与保安闭路系统联动，直接在监控主机上实现事件录像、回放。
◣可维护与可扩充性
系统软硬件设计采用模块化结构，便于扩展和维护。
1 多机房联网监控系统举例说明
1.1 基本情况
苏州高新区物流园总共6个机房分布在园区不同的位置：1个总机房5个分机房
本方案是针对苏州高新区保税区物流园6个机房的动力环境集中监控系统，以实现各机房无人值班、实时报警并联网监控的目的。
每个分机房监控内容基本如下：市电配电柜/2台、配电重要开关/2路、UPS/2台、精密空调/2台（部分机房普通空调）、漏水检测系统/1套、新风机/1台、温湿度传感器/4个、消防报警信号/1路、门禁管制系统/2门、机房卫士AD-808摄像机/1个、红外探头/1个、门磁一个
1.2 多机房联网监控系统

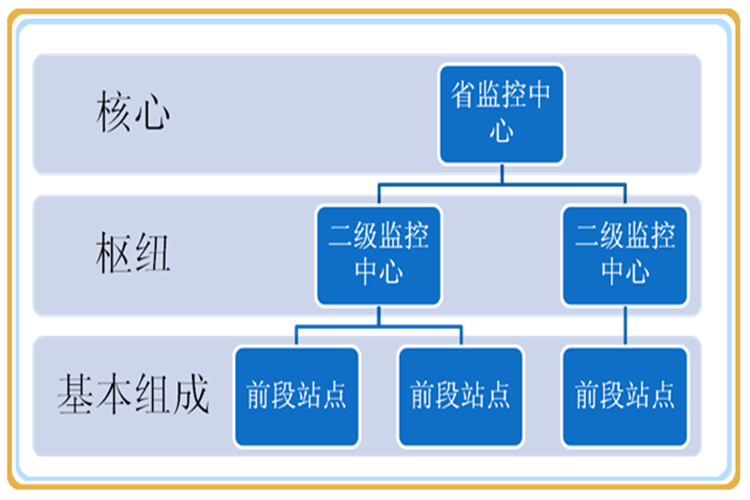

系统采用分布式监控结构，在各机房分别放置AD
每个分机房分别放置一台AD
在物流园管理中心机房再放置1台AD

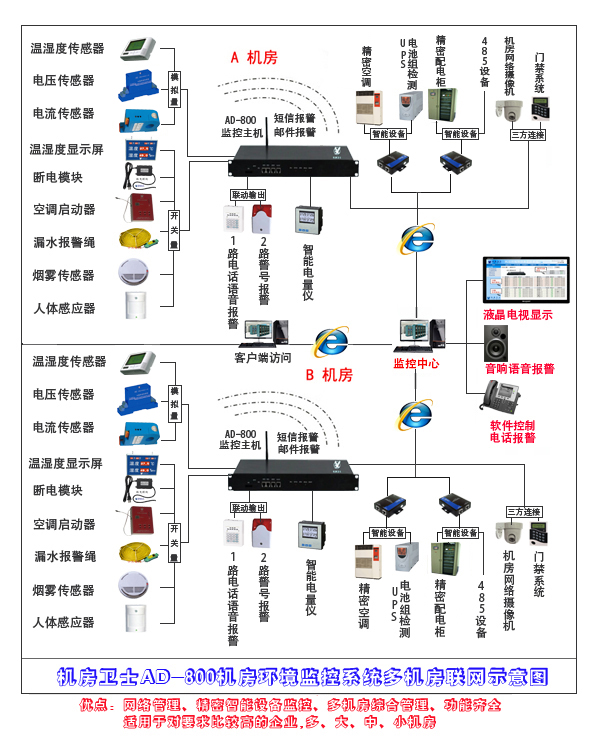

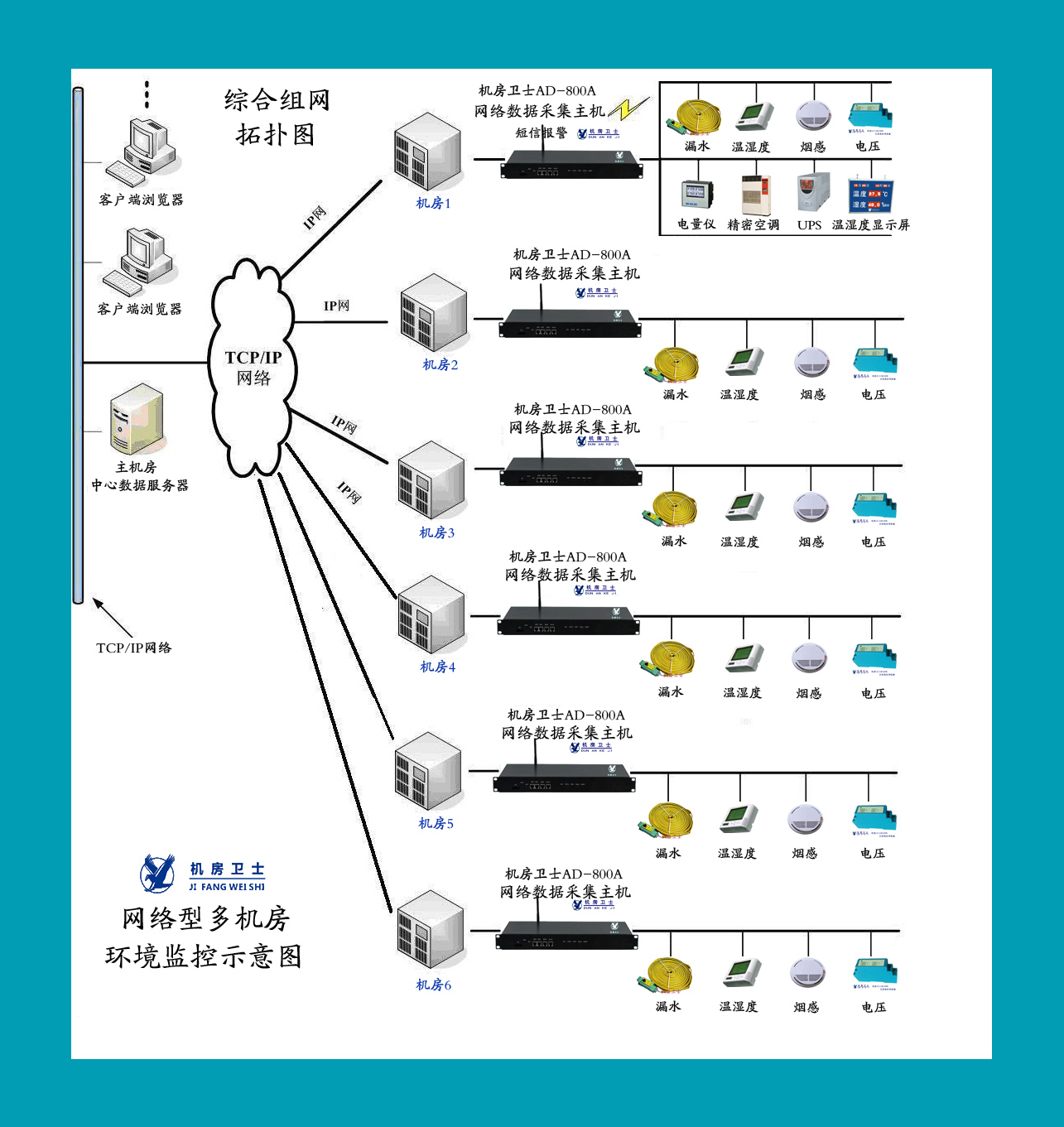

多机房联网监控示意图：
苏州高新区物流园机房监控系统（机房卫士AD-800监控系统主软件）对6个分机房实行联网集中监控和管理。系统能与各二级管理机房及各地铁站前端分机房同步实现数据监控和实时报警，也能完成各分机房历史数据在监控中心的调用和存储。
通过给网络上相关工作站安装机房卫士AD-800客户端程序，实现分布监控，保证有关领导和部门在各自办公室通过网络对整个系统实现同步监控。
也可以采用B/S结构,通过IE浏览器直接实现监控。
1.1 计算机网络及系统要求
计算机网络是机房卫士AD-800机房监控系统远程分布式监控的传输媒体，可以是局域网、广域网或国际互联网，传输介质可以是以太网、FDDI光纤网、ATM、ISDN、PSTN及DDN等，传输协议为TCP/IP。
2 单个机房用户工程设计方案
2.1 监控对象及设备列表
根据用户的具体要求，本项目的主要监控内容如下：
|
序号 |
监控内容 |
数量 |
单位 |
|
1 |
配电柜 |
3 |
台 |
|
2 |
开关 |
2 |
路 |
|
3 |
UPS |
3 |
台 |
|
4 |
空调 |
4 |
台 |
|
5 |
温湿度 |
8 |
个 |
|
6 |
漏水 |
1 |
套 |
|
7 |
门禁 |
4 |
门 |
|
8 |
视频 |
8 |
个 |
|
9 |
入侵 |
4 |
个 |
|
10 |
消防 |
1 |
项 |
|
12 |
UPS蓄电池组 |
3 |
组 |
|
13 |
灯光照明 |
2 |
路 |
|
14 |
电源防雷器 |
2 |
个 |
2.2 硬件构成
监控主机是机房卫士AD-800机房监控系统的数据处理中心，采用工控机，基于windows 2003 Server版，数据库要用SQLServer 2000操作系统，运行机房卫士AD-800软件。根据报警系统的需要，相应配置显卡、声卡、网卡、电话语音卡及电话语音报警系统。
1 机房监控主要设备
1.1 1、“机房卫士” AD-800A 网络环境智能监控主机
产品特点：
l 220V交流或-48V直流电源供电
l 19英寸机架设计，嵌入式网络计算机 （不死机、可靠性高）
l 内置智能联动功能
l 14路光隔离遥信接口输入（0-5V TTL电平，准确度：99.999%）；
l 2路光隔离继电器遥控输出（240VAC/
l 14路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；
l 1个
l 内置数据存储, 当网络断线时 ,确保数据不会丢失。
l 提供开放的软件接口，便于与第三方软件无缝集成
功能特性：
l 组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等
l 基于WWW浏览器，采用B/S结构
l 用户权限管理，安全，保密，可靠
l 支持紧急事件告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不超过5秒，故障告警准确率99.999%。）
l 报警方式：本地声音，中心通过寻呼机，移动电话，手机短信，网管平台广播或监控中心声音报警
监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。
通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。RS232/422/485接口用于与其他的系统通信，如智能空调、智能电源等。
遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。
遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等等。遥信模块还可以用来测量电网的频率。遥信接口采用光电隔离输入，抗干扰性能好，容易接线。
遥控接口主要是遥控灭火、防湿、电源电网的管理、空调远程的开关等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制路由开关。
1 五、“机房卫士” AD-800网络化动力环境集中监控软件
1.1 1、软件功能描述
“机房卫士” AD-800与环境监控系统是一个网络化机房管理业务综合软件平台，采用 .NET技术，SQL数据库接口，处理来自各个现场的报警信息，值班人员管理。这些数据通过受理、分析、处理、校验等处理过程，保证报警信息及时、正确地得到记录分析，同时为维护部门提供日常维护报表、性能状况统计报表等分析数据。
监控中心软件平台可以在后台按用户方要求发送监控数据到监控中心并存储监控数据。
整个监控软件平台的配置非常简便，可以在线进行不中断系统正常运行。
显示浏览
l 显示形式多样化：监控软件能实现电子地图上机房位置和实时监测数据的显示，监测数据列表式分类显示。
l 可通过标准Web浏览器浏览相关数据。
操作员管理
l 权限管理：权限可分为系统管理员、一般操作员及客人三档。系统管理员可以执行所有操作；一般操作员可以进行除日志管理及用户管理之外的操作；客人仅可浏览数据不可以进行其他任何操作。
l 用户操作管理：记录了所有用户对系统做的任何操作，包括正常登录，登录不正确，退出系统，各项配置变更等事件。用户可以用户操作日志检查人员操作纪录。
l 报警管理：一旦发生任何报警事件，系统自动将报警时间、报警事件及监控通道号写入日志。发生事件后，可以察看到该报警日志中的记录，报警时间及报警点及参数。系统具备有自动分类报警，触发短信GSM报警输出。
其他功能
l 标准接口：提供标准数据库接口。提供完整的数据（表）。
l 远程接入：通过授权远程拨号接入，或互联网接入访问系统。
l 系统精度：数据采集传输到中心的误差小于仪器输出的2%。

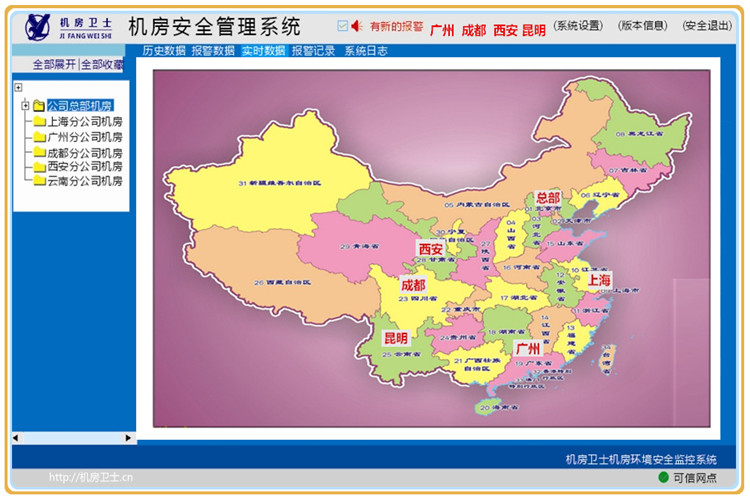

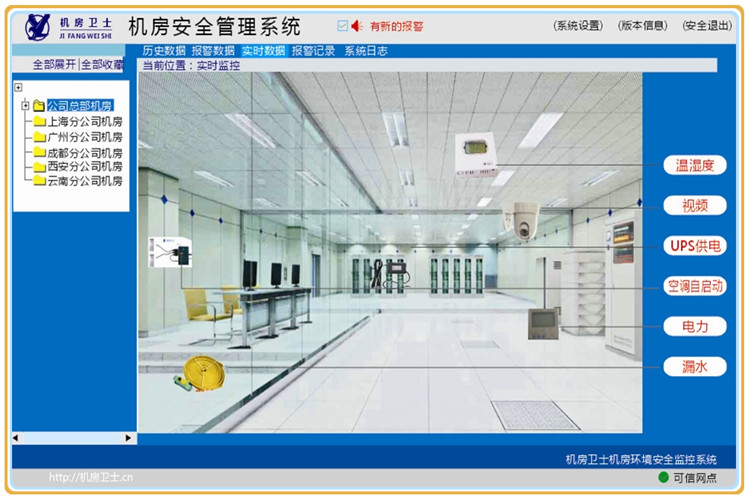

监控管理软件界面如下图：
1.1.1 监测模块
监测模块负责把设备及环境信息转化为模拟信号、数字信号或协议数据，输送给采控模块。同时接收采控模块送来的模拟或数字控制信号，控制硬件设备及设置设备参数。监测模块包括温湿度传感器、漏水检测系统、电量监测仪、蓄电池监测仪、门禁管制系统、开关控制模块、烟雾探测器、双鉴探头等。
本系统温湿度监测选用机房卫士AD-801温湿度传感器，漏水检测采用机房卫士AD
1.2 监控系统设计
1.2.1 供配电系统
安装PX-61电量监测仪监测机房配电柜供电状况及参数（电流通过电流互感器检测接入到电量监测仪），通过通讯协议将参数传输至监控主机。
一旦供配电系统工作状态不正常，系统会弹出报警画面，通过多媒体语音、电话语音报警，告知值班人员。
●监视参数包括：
相电压(Va、Vb、Vc)；
线电压（Vab、Vbc、Vca）；
三相电流（Ia、Ib、Ic）；
频率（f）；
有功功率（KWa、KWb、KWc、∑KW）；
无功功率（KVARa 、 KVARb、 KVARc、∑KVAR）；
视在功率（KVAa、KVAb、KVAc、∑KVA）；
功率因数（Pfa、PFb、PFc、∑PF）；
有功电度(KWH)；
无功电度(KVARH)。
●监视状态包括：主要回路开关的通断状况。
●控制包括：远程控制开关断开。（根据用户要求）
●报警包括：
市电停电报警；
电压超高报警；
电压超低报警；
频率超高报警；
频率超低报警；
开关断开报警。
1.1.1 UPS监控
UPS内部部件发生故障或运行状态欠佳的随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通过UPS本身的内部侦测系统将其运行状态和参数通过协议的方式传输到上位机。我们通过UPS厂家提供的串口通信协议及通讯接口对UPS进行全面系统的监测与诊断。一旦有故障发生，自动弹出报警画面，通过多媒体声音和电话语音报警，告之相关人员。
●监视参数包括:
电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；
电流：输入电流，旁路电流，输出电流，逆变器电流；
频率：输入频率，旁路频率，输出频率，逆变器频率；
功率：各相有功功率，标称功率，功率因素；
电池：电池备份时间，负载率，电池温度。
●监视状态包括：
整流器、逆变器、充电器、电池、自动旁路的运行状态。
●控制包括：
远程关UPS、远程开UPS、联动开UPS、联动关UPS。
●报警主要包括：
输入电压、频率越限报警；
输出电压越限报警；
整流器电压越限报警；
过载报警；
电池电压低报警；
电池后备时间超低报警；
电池温度超高报警；
逆变器关闭报警；
自动旁路开报警；
整流器、逆变器、充电器、电池、自动旁路故障报警。
1.1.1 精密空调

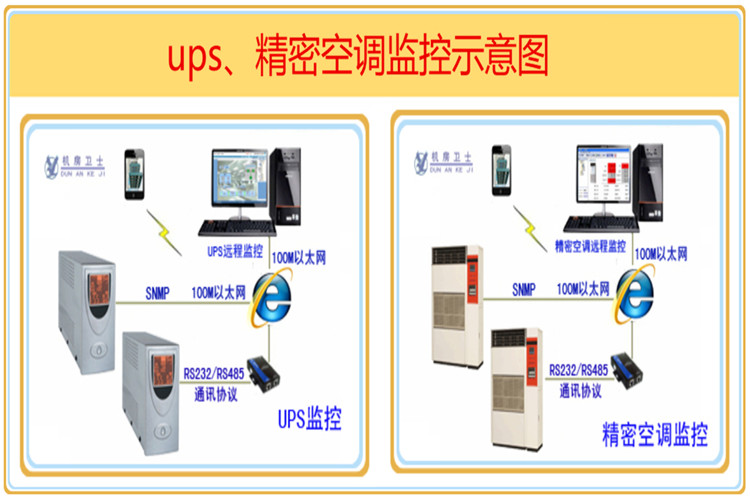

采用RS-485总线通讯方式，通过精密空调厂家提供的通讯协议及通讯接口对空调运行状态及参数进行监控。一旦有故障发生，自动弹出报警画面，通过多媒体语音和电话语音报警，告之相关人员。
●监视参数主要包括:
送风温度、湿度；
回风温度、湿度；
房间温度、湿度；
压缩机运行时间；
风系统运行时间。
●监视状态包括：
压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态、漏水监测状态。
●控制包括：
远程关空调、远程开空调、联动开空调、联动开空调。
远程设定工作温度、湿度；
根据温湿度变化联动控制其它设备。
● 报警主要包括：
送风温度、湿度越限报警；
回风温度、湿度越限报警；
压缩机高压报警；
压缩机低压报警；
漏水报警；
压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器故障报警。
1.1.1门禁管制系统
在进入机房的大门安装非接触式IC卡门禁系统，进门刷卡，出门采用出门按钮。
门禁锁采用
监控系统监测门的开关状态，记录刷卡进出的时间、门区及卡号，分类查询进出门统计资料和报警资料，为事后分析提供依据。
门禁系统介绍]
智能门禁考勤系统由主机、读卡器和电锁组成（联网时外加电脑和通讯转换器），读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近（5
系统主要功能：
1)刷卡记录：当人员进/出门时需持卡在读卡器前进行读卡，读卡器读取信息后，将信息传送到主机，主机首先判断该信息是否合法，如合法则发出开门指令（即向电锁发送一接通信号，使门打开；不合法则不发送开门指令并可发出警报。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。
2)控制中心：控制中心通过电脑可分部门建立员工资料库，如：动力中心、维护中心、管理中心等，定期或实时采集每个门的进出资料，同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置，也可在各主机直接设定。
3)多级管理：本系统能很方便地实现多级管理功能，控制中心可通过电脑可设置每张卡（即每个人）的进出权限、时间范围、节假日限制等；如：高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门，超出上班时间将无法进出，还可以结合密码输入来确认持卡者的合法性，然后决定是否开门，各种权限可由用户自由设置。
4)考勤：考勤部分主要由软件完成，首先用户设置好人事资料、班次、出勤时间、假日等，然后通过电脑通讯口（COM1/COM2）下载主机中的刷卡资料进行分类、计算、统计、汇总后，生成人事出勤报表由电脑或打印机输出。
5)系统扩充：本系统最基本的配置是1个读卡器、1个控制箱、1把电锁及1张卡片就可达到门禁管制目的，当用户需要扩充功能时，系统可按照所需功能增加相应的扩充模块来达到目的。如：1）每台主机可只连一个读卡器（单门），也可增加到八个（四门）；2）通过加装MDDIDO模组可接收外界各种输入信号（如火警、煤气漏、非法进入等），然后进行相应的处理（接通报警、打开消防通道等），加装打印模组可直接接通打印机将各种信息打印出来而无需电脑。
硬件特点：
●主机（门禁控制器）
1) 质量：本产品采用SMD技术生产，具有CE及FCC APPROVED。
2) 容量：可记录6000张卡片资料。
3) 体积：长
4) 外观：薄膜键盘（可输入数字及26个英文字母）、液晶显示（2´8字母）。
5) 控制门数：SY200NT2管制二个门，SY200NT4管制四个门。
6) 通讯方式：整个线路以RS485（
7)信号输出/入点：
SY200NT2：内含4个输入点、2 个输出点，可扩充8个输入和8个输出点。
SY200NT4：内含4个输入点、4 个输出点，可扩充64个输入和64个输出点。
8)系统网络：每个网络可连接99台控制主机（管制394个门），由一台电脑管理。
9)软件功能：管制每一张卡、每一个门、每个节假日、24小时分段时间控制，并具有3层反潜回管制功能。
10)工作环境：温度/
●读卡器
1) 体积：SYRDS（长
2) 外观：乳白色/灰黑色。
3) 通讯方式：RS485（
4) 读卡方式：感应（非接触式读卡），读卡距离为 5
5）工作环境：温度：/
性能指标：
1）SMT生产技术，8位主控芯片
2）9999张卡片容量，4900多笔存储记录
3）可控制2/4门，接4/8个读卡器（进/出双向读卡）
4）SYRIS RS485通信格式，4R通信网络采用数据加密功能，数据传送安全
5）通信速率可调（4800、9600、19200、38400、57600、115200bps）
6）4个输入（可扩充至32）2/4个输出（可扩充至32）
7）60组时区段设定
8）16种应用群组设定
9）366天例假日设定
10）控制器编号设定：001-999
11）3层次本地/网络区域反潜回设定
12）可设定重复进/出，及重复刷卡时间
13）多门互锁控制功能
14）可外接SYRIS信号扩充模组，维根信号转换模组，打印模组等
15）工作湿度：10%-95%
16）工作温度：
17）储存待机温度：
18）输入电压：DC 8V-20V
19）消耗功率：0.5W-3W
1.1.2视频监控系统（海康88系列硬盘录像机）
机房卫士AD-800的图像监控系统采用视频组态的概念，
本系统采用数字硬盘录像技术，视频信号经过视频采集卡压缩处理变为数码视频流，监控系统可实时显示和回放图像，根据需要设定录像，录像方式包括：连续录像、报警录像、移动录像（即动态报警录像，可设置灵敏度），录像速度25帧/秒可调。采用TCP/IP协议传输，通过网络，在分控室远程观看图像及回放录像，同时可控制云台、镜头的动作。
视频监控系统简介
图像监控一直是人们关注的应用技术热点，从传统的模拟监控到DVR数字监控直至如今更为先进的网络视频监控，以其直观、方便、信息内容丰富而被广泛应用于许多场合。
数字硬盘录像机，是针对目前最新的视频处理技术而开发的基于TCP/IP的数字远程监控系统。它将音频、视频等模拟信号压缩转换为网络数据包，传送到网络上，通过网络即可接收并保存音视频流数据，同时可以远程控制云台、镜头的动作。网络上的授权客户可以实时观看视频画面或检索查看历史录像。
基本参数与功能
▲ 显示：显示分辨率768*576(PAL)；1、4、9、16、24画面显示，可自动切换，支持PAL/NTSC视频信号输入；每路25帧或30帧/秒(NTSC)。
▲ 图像真实：可对图像的亮度、对比度、饱和度、色调进行调整；每个摄像机画面上显示摄像机位置、录像方式、时间；支持连续录像、手动录像、预约录像及报警联动录像。
▲ 压缩方式：MPEG4；H.264。
▲ 报警联动录像：每路图像均可设置视频移动探测报警录像功能。支持报警并触发录像，可以与外部报警探头或软件侦测图像移动报警联动；每个通道可设置多个移动报警区域；支持报警灵敏度调整；支持预录像；支持电子地图定位。
▲ 报警输出：多路报警输入和报警输出，方便联动录像和控制。
▲ 控制：支持本地或远程对云台、镜头、雨刷、灯光的控制。
▲ 远程网络传输：可通过远程网络（局域网、广域网）传输实时（或录像）音视频信号。
▲ 录像方式：连续录像、手动录像、预约录像及报警联动录像。
▲ 录像回放：可随机检索录像文件、报警文件、报警预录像文件；预览抓帧文件和回放文件；支持回放中的快放、慢放、放大、缩小、变速、抓帧等；可捕捉单帧图像打印或进行电子放大。
▲ 循环录像：可指定录像循环天数。
▲ 录像备份：可选IDE/SCSI接口硬盘，CDROM等。
▲ 日志管理：系统忠实记录每一次有价值的事件。
▲ 操作系统：全面支持WIN98、WINNT、WIN2000、XP操作系统。
▲ 兼容多种解码器协议：PELCO、VICON、PHILIPS、KALATEL、UNIVISIONV、ULTRAK，实现多路云台、镜头控制。
▲ 安全性：操作用户权限设置，超级用户可修改操作用户。
画面显示模式
数字监控系统可按1、4、9、16、24画面等方式显示，也可单画面放大显示。每个摄像机画面上可显示摄像机位置、录像方式、时间等参数。
标准配置：每套数字监控系统接入16路视频信号。

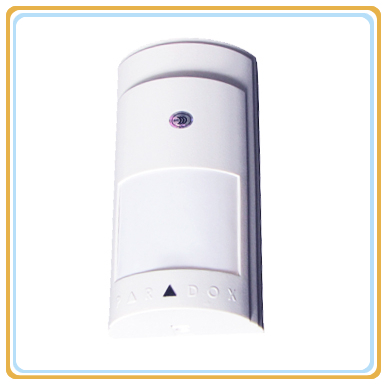

在机房的重要通道安装人体移动探测器，监控系统采集其报警信号，在布控时段内当有人员闯入，通过多媒体或电话语音报警，
1.1.4消防报警系统
在机房各房间分别安装1个或多个烟感探测器，监控系统采集烟感探测器的报警输出信号，判断火警情况，当有火警发生，通过多媒体或电话语音报警，告之相关人员。
机房卫士AD-80D烟雾探测器
品牌：机房卫士
型号：AD-80D
· 感烟探测器
· 烟雾传感器使用安装在少烟、禁烟场所探烟雾离子，能够准确地检测烟雾，当烟雾浓度超过限量时，传感器发生声光告警，并向采集器输出告警信号。
· 技术参数：
· 电源： DC12V
· 工作电流：静电电流小于10uA，报警工作电流在10-30mA之间；
· 输出形式：干接点，警戒时输出开路，报警时输出短路，阻抗小于50欧；
· 烟雾灵敏度：付合UL的217号标准；
· 工厂环境：
· 蜂鸣器音量强度：10英吋处为85分贝。
安装及应用：
· 先选择合适区域、用锣钉固定固定座，将烟敢分线色连接后旋在固定座上。
· 房间内每20-30平方米装一个烟感，重要设备上方0.5
· 圆形尺寸,R=
1.1.5柴油发电机组
柴油发电机组内部部件发生故障或运行状态欠佳的随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通发电机本身的内部侦测系统将其运行状态和参数通过协议的方式告诉上位机。我们通过发电机厂家提供的串口通信协议及通讯接口对发电机进行全面系统的监测与诊断。一旦有故障发生，自动弹出报警画面，通过多媒体声音和电话语音报警，告之相关人员。
1.1.6蓄电池组
电池监测仪( UPS BATTERY MONITORING UNIT)专用于邮电、计算机房、电力、铁路、工厂等各行业维护后备电源蓄电池组。使用BMU-007电池监测仪可大大减轻维护人员的工作量。7能精确测量电池电压、充放电电流、标示电池温度基本配置为测量12V电池电压35个，总电压1个，模拟量6个。电池监测仪配合BTRVIEW可以组成蓄电池在线管理系统，分分秒秒监测蓄电池组的工作状态，其特点如下：
1、实时监测蓄电池组的每一只电池电压
2、记录电池充放电的曲线，及时反应电池问题，以免停电后设备瘫痪
3、可以实施集中监控,实现无人值守，降低电池维护费用
4、避免盲目更换电池，降低电池采购费用
5、适用于接入网和微波站蓄电池组----两组4只12V单体电池串联
6、适用于电力操作电源---108只2V单体电池串联
7、适用于通讯站蓄电池组----24只2V单体电池串联
8、适用于计算机中心UPS后备电源---34只12V单体电池串联
1.1.7新风机
新风机运行状态监控，新风机运行电流监测，新风机启/停。
1.2 设备通讯状态
监测各运行设备与监控系统之间通讯的通/断状态。
1.3 系统性能说明
系统最大监控点数：10，000
系统实时数据传送时间：≤1s
系统控制命令传送时间：≤2s
系统联动命令传送时间：≤2s
系统接入的最大用户个数：不限
系统平均无故障时间：≥ 10000小时
2 工程施工
2.1 施工组织
2.1.1施工准备
在施工准备期间提前办好施工手续，根据甲方对工程施工的有关管理规定，对全体施工人员进行安全教育。遵守安全保卫制度，提前办理人员出入、车辆出入及工具材料出入、开工报告、动工证明及通行证明等，并与甲方施工管理部门签订安全施工协议，确保安全施工。
2.1.2施工人员配备
项目经理（现场施工主管）一名，工程技术负责人员硬件、软件各一名，布线工程师二名，确保机房监控的工程质量及进度，该工程施工人员均具有大专以上学历或专业资格证书。
2.1.3施工及检测设备
主要施工及调试检测设备有：万用表、电钻及一般接线工具、手提电脑等。
2.2 施工方案
根据工程情况、工程要求和施工条件，本工程施工方案着重考虑以下几个问题：
2.2.1施工工艺
电线、管排列要整齐，外壳接地要牢固，地线电缆与地极的联接必须牢固，地线电方面的准备工作做好，集中人力一次成功。
2.2.2施工质量
为促使质量管理措施的落实，随时掌握施工现场的工程质量动态及时发现问题，采取质量工作以预控为主的方针，对在施工中进行定期或不定期检查。
按照ISO9000标准的基本要求和工程相关的设计规范，开展施工的组织设计。
设备安装，系统调试严格按照设备用户手册和系统调试大纲进行，并保存原始记录，编制系统调试报告，提交甲方存档。
2.2.3施工安全
自觉遵守劳动纪律，树立安全第一思想，努力学习认真执行劳动保护法规及本岗位、本工种的安全技术操作规程，积极参加各种安全活动，提高安全自保能力，努力做到“不伤害自己，不伤害别人，不被别人伤害”
；自觉服从领导和各级安全人员的检查和管理，自己不违章作业，发现他人违章作业应主动劝阻。对临时用电设备、电动工具及梯子等要经常进行检查，有问题及时处理。
2.3 工程进度安排
合同签定后，根据工程的实际情况予以制订，一般遵循以下原则：
系统需求调研、分析时间： 1天
系统设计时间： 1天
系统主要设备订货、交货时间： 12天
系统安装、施工时间： 7天
系统调试时间： 4天
具体的施工进度计划如下表所示：（略）
3 服务与培训
3.1 设计、安装、调试及售后服务
我们认为每一次工程都是样板工程，因此我们将做好一切设计、安装、调试和售后一条龙的服务工作。
在服务上我们力争做好三个环节：售前服务、售中服务、售后服务。我们愿以凭借多年的设计及施工经验，为你们完成一个高质量的工程，并以此次为契机开拓更大的市场。
售前、售中服务主要体现在：方案尽量合理完整技术前瞻；材料上严控进货渠道确保质量；施工上严格管理，把问题控制在事前和事中。
在安装调试过程中，除做好我们本职工作外,我们还将着重注意配合业主做好工程的管理和协调工作，愿意与业主相互协商，积极配合。
为用户服务，使用户满意，让用户无后顾之忧是我们的服务宗旨,我们将全力做好售后服务工作。用户如有疑难问题，公司将尽快派人进行处理，反应时间不超过24小时，并定期回访，解决有关问题。公司技术支持中心提供7x24h电话服务，解决用户的疑难问题，工作时间提供远程维护服务。
3.2 培训
系统安装调试完毕并已稳定运行，在工程验收之前，对有关人员实行集中培训，使其充分理解监控系统相关知识、掌握系统的操作与维护。经过培训，运行操作人员达到能熟练操作使用该系统，系统管理人员达到能准确设置系统运行参数和管理权限水平，系统维护人员达到能熟练更换备品备件和进行日常维护水平。同时本公司技术服务中心提供服务热线和远程维护，用户不能解决的问题都可以及时得到处理。
3.3 设备及工程提供的免费保修
设备免费保修期按供应商提供的质量保证期限实施质量保证，工程免费保修期为一年。保修期内无偿保修（除人为因素外），保修期后继续服务，只收成本费。
4 结束语
本公司将以最优化的系统设计，领先的性能价格比及严格的质量管理体系为用户提供全方位的服务。对用户而言，只要您提出各种要求并提供工程体系图纸，剩下的工作您尽管放心，从咨询、设计、供货、安装、调试到培训及售后服务的各个环节，我们都会让您满意。
