机房卫士AD-644机房监控报警系统
报
价
方
案
工程概况
A、项目名称： 信息网络中心机房环境监控工程
B、工程地点： 省 市
C、机房情况：一个主机房、一个配电房分别在**大楼 楼、 楼。
D、为保证机房安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对信息网络中心机房的动力及环境系统进行实时集中的监控极其必要。
E、本方案各机房内容主要有以下几个子系统：
1、温湿度监测子系统：安装 个温湿度监测点
2、漏水检测子系统：安装 个漏水监测点
3、配电监测子系统：安装 个电力监测点
4、空调状态监控系统：安装 个空调控制监测点
5、消防监控子系统：安装 个烟雾检测点
6、图像、安防监控子系统：安装 个视频检测点
7、报警方式：短信 警号报警、电话语音报警，（可拨打5组管理员的电话）
针对当前情况，故采用先进的智能环境监测系统，运用AD-600智能温控报警设备，来进行全天候24小时智能感应，超限报警，保障设备有良好的运行环境。该系统功能实用，性价比高，为中、小型规模机房用户提供低成本的环境监控报警解决方案，避免靠人工巡察固有的效率低、存在隐患的弊端，改为主动防护、及时发现隐患，大大减少维护人员的工作量，提升了机房设备以及网络服务器系统运行的可靠性。该产品在电信、金融、政府、企业集体等单位计算机（网络）机房及工业领域环境监控报警现场有广泛应用，实实在在解决了些重要设备运行环境维护中存在的难题。
“机房卫士”报警系统，可对温度、湿度、浸水、红外、烟感,UPS监控报警系统。 造成机房高温火灾有：电气线路短路、过载、接触电阻过大等引发高温或火灾；静电产生高温或火灾；雷电等强电侵入导致高温或火灾；最主要是机房内网络设备、电脑、空调等用电设备长时间通电工作，导致设备老化，空调发生故障，而不能降温；因此机房内所属的电子产品发热快，在短时间内机房温度升高超出设备正常温度，导致系统瘫痪或产生火灾，这时超温报警系统就发挥应有的功能。
机房卫士AD-600无线机房环境系统部分客户表：
|
1 |
中国广播电视国际经济技术合作总公司： |
机房卫士AD-600系列空调自启动系统 |
|
2 |
上海波音航空改装维修工程有限公司 |
机房卫士AD-644+温湿度++断电+短信+电话语音报警系统 |
|
3 |
河北承德电视台： |
机房卫士AD-6488机房短信报警系列+空调自启动+温湿度+漏水+电话报警系统 |
|
4 |
内蒙呼伦贝尔神华大雁集团
|
机房卫士AD-680短信报警系统+温湿度报警+机房卫士AD |
|
5 |
山西太原测绘局 |
AD-6488短信报警主机+空调双机切换+温湿度报警+断电报警 |
|
6 |
上海菲亚特汽车金融有限公司： |
机房卫士全方位机房空调监控+空调自启动+短信+电话报警系统 |
|
7 |
丁家宜化妆品（苏州）工厂 |
全方位空调环境监控+空调自启动+短信+多路电话报警系统 |
|
8 |
河北承德电视台： |
机房卫士AD-6488机房短信报警系列+空调自启动+温湿度+漏水+电话报警系统 |
|
9 |
盐城市卫生监督所 ： |
全方位机房空调监控+空调自启动+漏水+断电+短信+多路电话语音报警 |
|
10 |
江阴电视台： |
机房卫士AD-6488短信报警系统+温湿度+电话语音报警 |
|
11 |
宜宾市三江机械有限公司: |
机房卫士AD-680短信报警主机+温湿度+来电启动空调+断电模块+语音模块+烟雾+AD-181温湿度+时间显示屏 |
|
13 |
常州市第七人民医院：
|
机房卫士AD-600系列：空调双机切换+温湿度+断电+短信报警系统 |
|
14 |
杭州萧山人民法院
|
机房卫士全方位机房空调监控+空调自启动+短信+多路电话报警系统 |
|
15 |
浙江金华江南公安局
|
方案二：机房卫士AD-6488+温湿度+断电+烟雾报警+空调来电启动 |
|
16 |
新疆克拉玛依(中国石油新疆新港作业分公司)克拉玛依市昆仑路13号 |
机房卫士AD-600系列：空调控制+漏水+断电+烟雾+短信语音报警 |
|
17 |
武汉交通发展研究院: |
机房卫士AD-680机房环境监控系统 |
|
18 |
松下电子（苏州）新区淮海街工厂 |
机房卫士AD-600系列机房环境监控系统 |

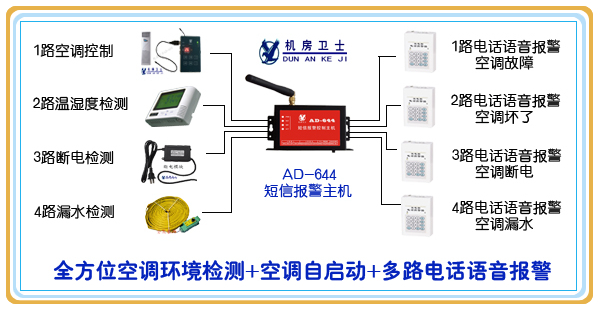

机房卫士AD-644环境监控+空调自启动+短信+多路电话报警系统
实现功能：
1. 机房停电再来电时：使空调自启动，恢复到停电前的状态；
2. 电压不正常造成软故障（只出风，但不是冷风）：启动空调
3. 空调坏了：立即短信+电话 报警通知管理员
4. 空调供电线坏了或者跳闸了：立即短信+电话 报警通知管理员
5. 空调漏水时：当发现空调漏水时，立即短信+电话 报警通知管理员
机房卫士AD-644、短信报警主机
一、 系统简介
机房卫士短信报警系统将无线通讯技术与电力监控技术相结合，由AD-644/AD-6488短信报警模块组成，可监控机房情况，当有报警信号时，报警系统会马上通过无线网络拨打预先设定的接警人员的手机进行提醒，并发出短信告知具体的报警内容，实现了供电情况无人值守的远程断电报警功能。该系统无需连接任何有线网络和电脑，只要有网络信号存在的地方均可使用，该系统易使用、配置灵活、维护简单、移动方便、功能易扩展。可广泛用于安防、电力设备、银行、电信、工厂、铁路、机房、不间断电源、生物制药、仓库、药房、重要机械设备、24小时运转的生产线等各种需要断电报警的场合。
1、 短信报警主机
AD-644短信报警模块，是一款功能强大的嵌入式远程报警主机，他专门针对需要无人值守和远程控制要求的监控现场而设计，采用工业级的短信收发模块和高性能32位处理器，内嵌实时操作系统，具有4路开关量检测输入、4路继电器驱动输出接口，只需内置一张SIM卡，可实现远程报警、远程控制、远程测量等功能。（AD-6488具有4路模拟量输入、8路开关量输入、8路开关量输出）
所有系统参数均可采用配置软件设置或短信指令设置
▪ 短信报警主机配有专用的配置软件，无须安装，主机通过PC的串口进入配置模式，操作简单
▪ 短信报警主机同时也向用户提供了一套短信指令，用户不在安装现场也能通过自己的手机远程更改主机设置、远程查询参数、控制主机动作等等
自定义短信报警内容
▪ 用户可为每一路报警设置不同的短信报警报警内容
▪ 也可自定义每一路报警恢复时的短信提示内容
自定义短信指令
用户可将默认的系统短信指令替换为自己熟悉、符合自己使用习惯的指令，以便查询和控制操作
自定义日报
短信报警主机会每日向管理员手机发送日报短信，报告其工作状态，用户可根据自己的需要定制日报的内容，方便用户定时了解重要的参数，而不需要额外用短信去查询，如供电状态、信号值、输入状态、输出状态等等
支持联动动作
用户可设置报警时输出自动动作，如报警时自动输出高低电平或脉冲信号等等
定时自动动作
用户可设置短信报警主机每日定时执行或每隔一段时间执行一个具体的动作，如定时执行输出动作
远程布撤防与定时布撤防操作
用户可通过短信对整个系统进行远程发送布防与撤防指令，也可通过短信报警主机内置的定时器设置定时布撤防操作，可设置布防延迟与撤防延迟时间
用户权限设置
短信报警主机可预置10个手机号码作为管理员号码，报警时只会向管理员号码发送报警信息，同时会自动屏蔽其他手机号码信息，并可为每一个管理员号码指定接收哪些报警短信
2、 机房卫士AD
机房卫士空调控制器：内置主流品牌空调控制程序（格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋、海信等）实现自动识别，不用学习，不用设置，无须任何专业知识，通电即用， 安装便捷，一分钟搞定，

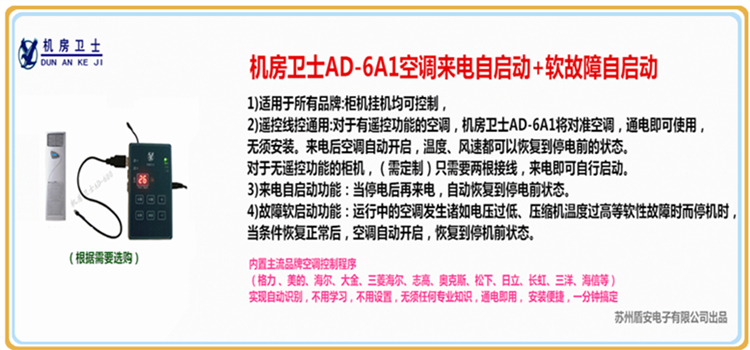

单机：机房卫士AD
1) 适用于所有品牌:柜机挂机均可控制，
2) 遥控线控通用:对于有遥控功能的空调，机房卫士AD
3) 来电自启动功能：当停电后再来电，自动恢复到停电前状态。
4) 故障软启动功能：（选用）：运行中的空调发生诸如电压过低、压缩机温度过高等软性故障时而停机时，当条件恢复正常后，空调自动开启，恢复到停机前状态。
5) 高温重启动功能：当空调温度过高时，再次发射开机信号

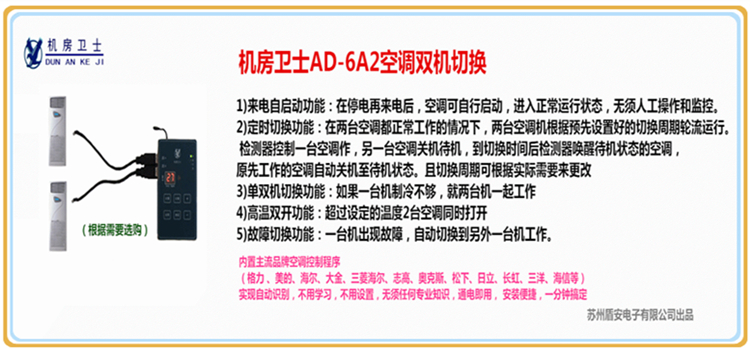

双机：机房卫士AD
1) 来电自启动功能：在停电再来电后，空调可自行启动，进入正常运行状态，无须人工操作和监控。
2) 定时切换功能：在两台空调都正常工作的情况下，两台空调机根据预先设置好的切换周期轮流运行。 检测器控制一台空调作，另一台空调关机待机，到切换时间后检测器唤醒待机状态的空调，原先工作的空调自动关机至待机状态。且切换周期可根据实际需要来更改
3) 单双机切换功能：如果一台机制冷不够，就两台机一起工作
4) 高温双开功能：超过设定的温度2台空调同时打开
5) 故障切换功能：一台机出现故障，自动切换到另外一台机工作。
二、技术性能
• 自带控制空调：格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋
• 学习空调遥控信号：可以
• 线接：没有遥控接收的空调可以线接
• 具有手动测试功能
• 内置专用集成电路
• 工作性能稳定可靠
• 单面PCB工艺
• 采用超薄式结构设计
• 工作电压：DC 12
V
• 静态电流：≤8mA
• 报警电流：≤35mA
• 工作温度：－
• 环境湿度：≤95%RH
• 报警输出：继电器常开／常闭
• 温感灵敏度：Ⅱ、Ⅲ级
• 尺寸：12*8*3厘米
3、机房卫士AD-80E断电报警模块
1) 型号：AD-80E，
2)测量范围
检测输入电压;220v/24V/12V（选其一）
输出信号：常开、常闭（选其一）
输出信号：0～5 VDC；
工作温度：0～+

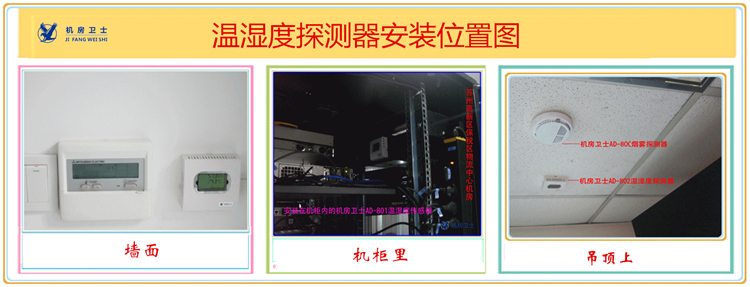

4、机房卫士AD-802温湿度传感器
1) 型号：AD-802
2) 额定电压：12V DC，
3) 测量范围 温度：
4) 湿度：0～100%rh，
5) 测量精度 在
6) 温度：±
7) 湿度：±3%rh，
8) 输出范围：开关量输出，常开，告警时输出短路。
9) 温度：LCD display
10) 湿度：LCD display 0～100%rh。
5、机房卫士AD
特点：
l 适用检测机房基站、仓库等重要场所水浸；
l 全新专利设计，配合水浸检测线使用；
l 隔离性好：输入、输出及电源完全隔离，安全可靠；
l 量程可选：检出的范围可分为四个量程，通过旋钮开关选择；
l 技术先进：采用多功能检出方式，探针无电蚀现象，全线程检测；
l 安全可靠：自动检测线路通断故障；
技术参数、接口形式：
供电电源： 12-60VDC；
灵敏度范围
档位1： 0 – 250KΩ；
档位2： 0 – 600KΩ；
档位3： 0 –
档位4： 0 –
输出形式：干接点，水浸检出时输出ON/OFF可跳线选；
短路时阻抗<50Ω，负载电压＜60V，负载电流＜30mA；
静态电流：<45mA；
告警电流：<65mA；
工作环境：-10 ~
尺 寸： 95x 37x
重 量：
