第一章 公司简介



苏州盾安电子有限公司，专业从事机房环境监控报警、空调设备控制、安防报警产品的研发、生产与销售。公司拥有良好的技术开发平台,凭借多年为行业机房用户服务的经验和对机房环境控制应用的深入理解，为各行业环境监控报警应用领域提供专业、特色的解决方案，目前形成的产品系列有：

★ 机房卫士（AD-680）环境监控短信平台+远程控制设备＋电话+短信+声光报警。具有4路模拟量端口，8路开关量输入端口，8路开关量输出端口。在软件上可以实时观看报警系统的运行情况。

市电来电启动空调

★适用于所有品牌，柜机挂机均可控制
★遥控线控通用，对于有遥控功能的空调，机房卫士AD-600对准空调，通电即可使用，无须安装。来电后空调自动开启，温度、风速都可以恢复到停电前的状态。
★对于无遥控功能的柜机，只需要两根接线，来电即可自行启动。
★特设故障保护功能，能根据温度变化自动检测空调故障，将机器停下。防止故障扩散和无效电费开支。

公司产品独具特色，功能实用，为中、小规模机房用户提供低成本的环境监控报警解决方案，大大减少维护人员的工作量，提升了机房设备以及网络服务器系统运行的可靠性。该系列产品自投放市场来，深受广大用户的青睐，在电信、金融、政府、企业集体等单位计算机（网络）机房及工业领域环境监控报警有广泛应用。



机房卫士AD-600无线机房环境系统部分客户表：

1	中国广播电视国际经济技术合作总公司：	机房卫士AD-600系列空调自启动系统
2	上海波音航空改装维修工程有限公司	机房卫士AD-644+温湿度++断电+短信+电话语音报警系统
3	河北承德电视台：	机房卫士AD-6488机房短信报警系列+空调自启动+温湿度+漏水+电话报警系统
4	内蒙呼伦贝尔神华大雁集团	机房卫士AD-680短信报警系统+温湿度报警+机房卫士AD-6A1空调来电启动系统+机房卫士AD-181温湿度显示屏+机房卫士AD-80E断电报警+机房卫士AD-80D烟雾报警
5	山西太原测绘局	AD-6488短信报警主机+空调双机切换+温湿度报警+断电报警
6	上海菲亚特汽车金融有限公司：	机房卫士全方位机房空调监控+空调自启动+短信+电话报警系统
7	丁家宜化妆品（苏州）工厂	全方位空调环境监控+空调自启动+短信+多路电话报警系统
8	河北承德电视台：	机房卫士AD-6488机房短信报警系列+空调自启动+温湿度+漏水+电话报警系统
9	盐城市卫生监督所 ：	全方位机房空调监控+空调自启动+漏水+断电+短信+多路电话语音报警
10	江阴电视台：	机房卫士AD-6488短信报警系统+温湿度+电话语音报警
11	宜宾市三江机械有限公司:	机房卫士AD-680短信报警主机+温湿度+来电启动空调+断电模块+语音模块+烟雾+AD-181温湿度+时间显示屏
13	常州市第七人民医院：	机房卫士AD-600系列：空调双机切换+温湿度+断电+短信报警系统
14	杭州萧山人民法院	机房卫士全方位机房空调监控+空调自启动+短信+多路电话报警系统
15	浙江金华江南公安局	方案二：机房卫士AD-6488+温湿度+断电+烟雾报警+空调来电启动
16	新疆克拉玛依(中国石油新疆新港作业分公司)克拉玛依市昆仑路13号	机房卫士AD-600系列：空调控制+漏水+断电+烟雾+短信语音报警
17	武汉交通发展研究院:	机房卫士AD-680机房环境监控系统
18	松下电子（苏州）新区淮海街工厂	机房卫士AD-600系列机房环境监控系统

更多的工程客户请点击http://jfws168.cn

第三章 设备简介

             机房卫士（AD-680）机房环境监控报警系统

机房卫士AD-680短信报警控制器，是本公司推出的一款功能强大的嵌入式 GSM 远程报警主机，本系统自带温湿度感应探头，只要插上220V电源和GSM卡就可以正常使用了。他专门针对需要无人值守和远程控制要求的监控现场而设计，采用工业级的 GSM 收发模块和高性能 32 位处理器，内嵌实时操作系统，具有6 路开关量输入、8 路继电器驱动输出、4 路 10 精度 AD 采样输入接口和一个 RS232 数据接口，还可根据用户需求加装蜂鸣器、电池及板载温度传感芯片，可实现远程报警、远程控制、远程测量等功能，广泛应用于机房报警、基站监控、工业自动化控制、环境监测、供 水等领域。通过选配相应的传感（变送）器件，自动对市电电源、温度、湿度、浸水、烟感、机房设备(带干接点输出的,如UPS、精密空调)等实现实时监控，打电话。短信报警，实现中小机房的安全无人职守。

一、功能简介

高集成度的嵌入式工业级 CPU 以及高性能 GSM 引擎，支持语音、短信业务

性能稳定，内置双重看门狗

提供基于 GSM 或 GPRS 的数据传输

支持8路开关量及4路电平信号输入报警触发，报警内容可由用户定义

支持8路继电器驱动输出

支持 AD 采样

丰富的报警参数配置

支持远程短信控制输出和通过短信查询设备状态

支持联动输出

宽电压（6-30V）输入，低功耗设计

可以实现功能：

A.     市电监控：市电停电/恢复报警。

B.     市电电压、电流值监控。

C.     温度、湿度、烟雾、浸水等环境参量报警。

D.     带干接点输出的UPS、精密空调监控报警。

E.     可设置10个管理员号码。

F.      授权的管理人员可以接收报警短信,查询各监控量状态。

G.     设置操作通过短信互动或设置软件完成。（市面产品一般不能同时拥有）

H.     安装简单，用户只需要提供一张能正常收发短信的GSM手机卡即可。

I.       可报警发送短信同时拨打电话功能。（独有功能）

J.       系统具有短信布防/撤防功能。（独有功能）

K.     有报警联动输出口，（独有功能）

L.      可选支持现场监听和喊话（可选）

M.    可实行短信远程控制电器电路通断，可实现短信远程开启风机等功能。（选购时需注明）

1.2系统说明

1.2.1监控机房环境参量及智能设备：

系统配备了， 4路模拟量信号输入端口，8路开关量信号输入端口，8路开关量输出端口，能够监控包括市电状况、电流、电压、温度、湿度、漏水、烟雾、红外等环境参量；监控带干接点信号输出的UPS、精密空调等智能设备。8路开关量信号输出端口，能够控制包括门禁、风机等机房的设备，而不会对原有系统产生任何影响

1.2.2多方式报警：

短信报警：系统支持10个管理员，一旦有告警发生，系统自动给设定的各管理员分别发送报警信息。电话报警：一旦有告警发生，系统先发送短信到各管理员手机，随后拨打各管理员手机以免漏看报警信息。

现场声光报警：系统提供现场110 DB声光报警,提醒管理人员和现场值班人员（需选配声光报警器）。

1.2.3远程短信查询

全部监控信息查询：发送“查询”到系统，系统自动回复所有被监控参量的值或状态。

指定参量查询：发送“查询：名称”可查询指定的监控参量，系统自动回复其值及其状态。

在需要时，用户可开启每日短信报告功能保障设备正常运行

1.2.4远程控制

发送短信或使用软件方式登陆系统打开或关闭8端口，实现远程控制应急设备的开启，关闭。

1.2.5安全

系统只有管理员才能对系统进行配置操作。其它人员的手机号码不能对系统进行配置操作

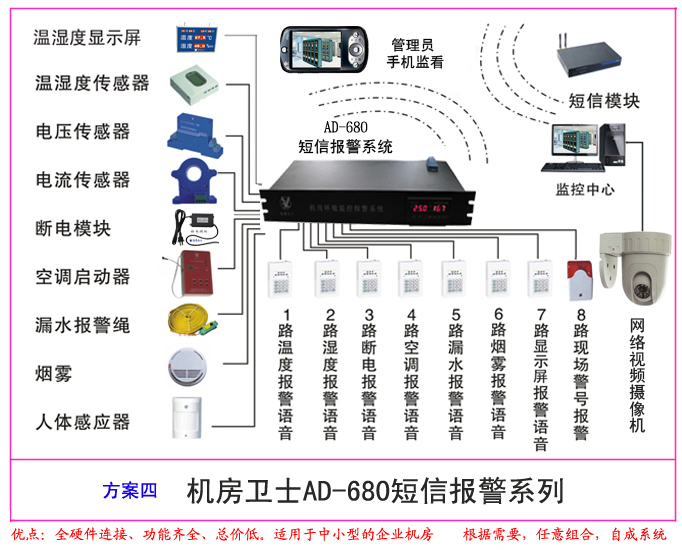

1.3系统组成

AD-680型环境监控报警系统是最简单实用的中小机房环境监控系统，用户仅需要提供一张手机卡即可。系统独立运行，不影响、改动客户现有机房硬件软件资源。

1.4.UPS监控： ups出现故障时,实现短信通知管理人员

为保障UPS输出电压的可靠性，本次需监测UPS输出总回路的电压值，一旦发现电压值越限即刻启动报警，提醒管理人员及时对UPS主机进行检查。同时系统记录下的曲线可供机房管理人员参考，作为UPS系统可靠性的参考依据

1、  机房卫士AD-6A1(6A2)空调来电自启动（双机切换）

   机房卫士空调控制器：内置主流品牌空调控制程序（格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋、海信等）实现自动识别，不用学习，不用设置，无须任何专业知识，通电即用， 安装便捷，一分钟搞定，

单机：机房卫士AD-6A1空调来电自启动+软故障自启动：

1)   适用于所有品牌:柜机挂机均可控制，

2)   遥控线控通用:对于有遥控功能的空调，机房卫士AD-6A1将对准空调，通电即可使用，无须安装。来电后空调自动开启，温度、风速都可以恢复到停电前的状态。对于无遥控功能的柜机，只需要两根接线，来电即可自行启动。

3)  来电自启动功能：当停电后再来电，自动恢复到停电前状态。

4)  故障软启动功能：运行中的空调发生诸如电压过低、压缩机温度过高等软性故障时而停机时，当条件恢复正常后，空调自动开启，恢复到停机前状态。

5)  高温重启动功能：当空调温度过高时，再次发射开机信号

双机：机房卫士AD-6A2空调双机切换：

1)  来电自启动功能：在停电再来电后，空调可自行启动，进入正常运行状态，无须人工操作和监控。

2)   定时切换功能：在两台空调都正常工作的情况下，两台空调机根据预先设置好的切换周期轮流运行。 检测器控制一台空调作，另一台空调关机待机，到切换时间后检测器唤醒待机状态的空调，原先工作的空调自动关机至待机状态。且切换周期可根据实际需要来更改

3)  单双机切换功能：如果一台机制冷不够，就两台机一起工作

4)  高温双开功能：超过设定的温度2台空调同时打开

5)  故障切换功能：一台机出现故障，自动切换到另外一台机工作。

二、技术性能

• 自带控制空调：格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋

• 学习空调遥控信号：可以

• 线接：没有遥控接收的空调可以线接

• 具有手动测试功能

• 内置专用集成电路
• 工作性能稳定可靠
• 单面PCB工艺
• 采用超薄式结构设计

• 工作电压：DC 12 V
• 静态电流：≤8mA
• 报警电流：≤35mA
• 工作温度：－10℃ to +50℃
• 环境湿度：≤95%RH
• 报警输出：继电器常开／常闭
• 温感灵敏度：Ⅱ、Ⅲ级

• 尺寸：12*8*3厘米

 3、机房卫士AD-80E断电报警模块

1)  型号：AD-80E，

2)   测量范围

检测输入电压;220v/24V/12V（选其一）

输出信号：常开、常闭（选其一）

输出信号：0～5 VDC；

工作温度：0～+50℃；

机房卫士AD-802温湿度传感器

1)      型号：AD-802

2)      额定电压：12V DC，

3)      测量范围 温度：-20℃~70℃，

4)      湿度：0～100%rh，

5)      测量精度 在25℃下，

6)      温度：±0.5℃，

7)      湿度：±3%rh，

8)      输出范围：开关量输出，常开，告警时输出短路。

9)      温度：LCD display -20℃~70℃，

10)   湿度：LCD display 0～100%rh。



5、机房卫士AD-80C漏水检测器

特点：

l       适用检测机房基站、仓库等重要场所水浸；

l       全新专利设计，配合水浸检测线使用；

l       隔离性好：输入、输出及电源完全隔离，安全可靠；

l       量程可选：检出的范围可分为四个量程，通过旋钮开关选择；

l       技术先进：采用多功能检出方式，探针无电蚀现象，全线程检测；

l       安全可靠：自动检测线路通断故障；

技术参数、接口形式：

供电电源： 12-60VDC；

灵敏度范围

档位1：   0 – 250KΩ；

档位2：   0 – 600KΩ；

档位3：   0 – 5MΩ；

档位4：   0 – 50MΩ；（高灵敏档，遇到极少水即可告警）

输出形式：干接点，水浸检出时输出ON/OFF可跳线选；

短路时阻抗<50Ω，负载电压＜60V，负载电流＜30mA；

静态电流：<45mA；

告警电流：<65mA；

工作环境：-10 ~ 55°C，10~98%RH；

尺    寸： 95x 37x 30 mm；

重    量： 85g；

机房卫士AD-181温湿度+时间显示屏

实现功能：

超温报警

超过湿度报警

大屏显示（400*300*50mm）

报警信号输出：（可接AD-800A\AD-644\AD-6488机房卫士报警主机）



性能指标：

1，温度测量范围：-9.0-99.5℃.  精度： +-1℃

2，湿度测量范围：5%-99.0%。

最大值：温度100度、湿度100%

最小值：温度-10度、 湿度5%

精度：+-5%

3，可设定报警：   温度超上限和下限报警，

5，工作电压：     AC220V

6，功耗：3W（工作24小时耗电0.072度）

7，显示方式：温度湿度各3位红色2.3inch LED数码管

8，整机外观尺寸: 400*300*50mm

机房卫士AD-808机房云台红外网络摄像机(支持手机监控）

功能：

1.监控：智能手机监控、网络监控；

2.报警：定时控制机房人员进入报警

3.储存：支持U盘、电脑；

4.内置云台,带红外灯夜视效果好

AD-808；带云台红外半球网络摄像机：使用方便，云台操作功能，红外夜视，可壁装或顶装；采用优秀的H.264视频压缩算法，D1画质效果，清晰流畅稳定；支持手机监控功能；（手机监控，手机要求是智能手机/PDA，软件版本是Windows Mobile 5.0 以上的版本）

产品特性

• 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便
• 视频最高D1的H264编码，音频G711A编码，帧率、码流动态可调
• 网络支持ADSL PPPOE、无线WIFI、无线TD-SCDMA/CDMA 1X/EVDO/WCDMA、DNS、DDNS

内嵌流媒体服务器，支持流媒体点播，支持手机监控,双向语音对讲/单向语音广播

机房卫士AD-80HI  UPS监控模块

监控ups输出电力状况，异常报警:为保障UPS输出电压的可靠性，本次需监测UPS输出总回路的电压值，一旦发现电压值越限即刻启动报警，提醒管理人员及时对UPS主机进行检查。同时系统记录下的曲线可供机房管理人员参考，作为UPS系统可靠性的参考依据



输入标称值：10V、20V、30V、40V、50V、75V、200V、250V、300V、380V、400V、500V可选

输出标称值：5V

精度等级 ：0.5

响应时间 ： 300mS

负载能力 ： 5mA

静态功耗 ： 100mW

供电电源 ： +12V或+24V

温度漂移：250PPM/°C



主要特点：

采用精密电磁隔离原理，多路组合

现行测量范围：0-120%标称输入

输入频响：25Hz~5kHz,特别适合工频电压测量

过载能力：2倍标称输入值，可持续

额定环境温度：0~+50°C

隔离电压：>2.5kVDC ,1分钟

端子接线，DIN卡式安装

机房卫士AD-80D烟雾探测器



品牌：机房卫士

型号：AD-80D

·  感烟探测器

·  烟雾传感器使用安装在少烟、禁烟场所探烟雾离子，能够准确地检测烟雾，当烟雾浓度超过限量时，传感器发生声光告警，并向采集器输出告警信号。

·  技术参数：

·  电源： DC12V

·  工作电流：静电电流小于10uA，报警工作电流在10-30mA之间；

·  输出形式：干接点，警戒时输出开路，报警时输出短路，阻抗小于50欧；

· 烟雾灵敏度：付合UL的217号标准；

· 工厂环境：-5℃ -50℃，10-90%无冷凝；

· 蜂鸣器音量强度：10英吋处为85分贝。
安装及应用：

·  先选择合适区域、用锣钉固定固定座，将烟敢分线色连接后旋在固定座上。

· 房间内每20-30平方米装一个烟感，重要设备上方0.5-2.5米安装烟感。

·  圆形尺寸,R=105mm,H=38mm

售后服务

n        服务宗旨：服务第一，用户至上。

n        1、壹个月包换

n        从用户购机之日起壹个月内，主机在正常使用情况下发生故障，非人为损坏，未经拆修，易碎标贴完好，可包换主机。

n        2、壹年保修

n        自用户购机之日起，在壹年内正常使用，发生故障而未经私自拆修，易碎标贴完好，公司提供免费维修服务。超过壹年保修期限的维修、维护，厂家只收取材料及人工成本费。

n        ※免费包换、免费保修范围：

n        （1）在保修期内正常使用出现的设备质量问题，将免费维修。

n        （2）以下情况不在我公司免费保修范围内：

n        由用户自行配置外部设备造成主设备损坏。

n        不按用户手册操作使用，造成的机器损坏。

n        超出使用范围的应用，造成的机器损坏。

n        由于火灾、水灾自然灾害等不可抗力因素造成的机器损坏。

n        （3）我公司不承担产品本身以外的连带责任。

n        3、售后服务响应

n        （1）乙方负责提供相应的技术支持服务。在保修期内，产品出现非人为因素故障，乙方负责提供免费保修服务，在  1 小时内响应。

n        （2）售后服务联络方式：

苏州盾安电子有限公司

销售部联系人：陈先生

电话：13390897172    0512-68249762

机房卫士机房监控官方网址：http://机房卫士.cn  http://jfws168.cn
